AutoCAD es un software de diseño asistido por ordenador ampliamente utilizado en el campo de la arquitectura, la ingeniería y la construcción. Una de sus características más útiles es la capacidad de insertar bloques, que son símbolos o grupos de objetos que se pueden reutilizar una y otra vez en un dibujo.
Aquí hay un artículo que explica cómo insertar bloques en AutoCAD con un ejemplo.
Pasos para insertar tus bloques en AutoCAD:
- Abrir un archivo de AutoCAD: Abra el software AutoCAD y cree o abra un archivo en el que desee insertar un bloque.
- Acceder a la biblioteca de bloques: Para acceder a la biblioteca de bloques, haga clic en el menú «Insertar» y seleccione «Bloques».
- Seleccionar un bloque: Desde la biblioteca de bloques, seleccione el bloque que desea insertar en su dibujo. Puede buscar un bloque específico utilizando la barra de búsqueda o navegar a través de las categorías de bloques para encontrar el que desea.
- Insertar el bloque: Una vez que haya seleccionado el bloque, haga clic en el botón «Insertar». Se le pedirá que especifique una ubicación en el dibujo donde desea insertar el bloque.
- Especificar las opciones de inserción: Al insertar un bloque, puede especificar opciones como la escala, la rotación y la orientación. Asegúrese de que estas opciones sean las adecuadas para su dibujo antes de hacer clic en el botón «Aceptar».
- Verificar la inserción del bloque: Una vez que haya insertado el bloque, puede verificar que se ha agregado correctamente al dibujo. Puede mover, rotar o escalar el bloque si es necesario.

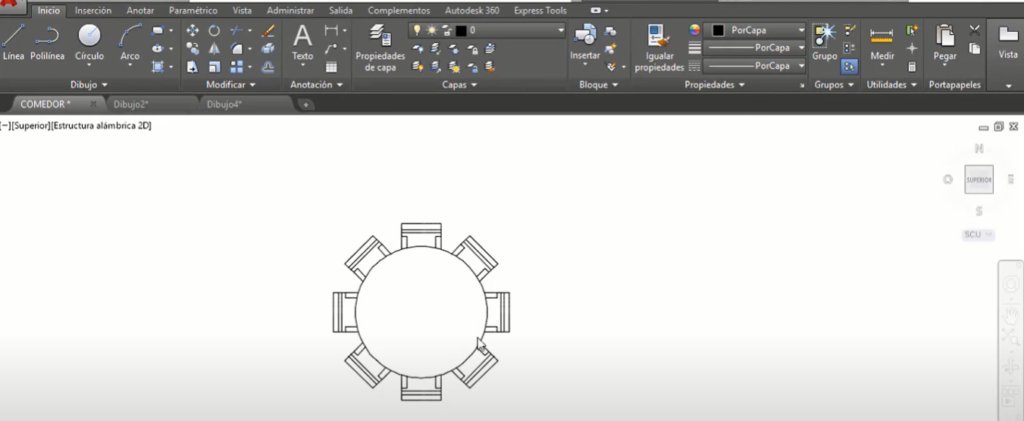

Ahora bien, supongamos que desea insertar un bloque de una silla en un plano de una sala de reuniones. Primero, abra su archivo de AutoCAD y acceda a la biblioteca de bloques. Luego, seleccione el bloque de silla que desea insertar y haga clic en el botón «Insertar».
En la siguiente pantalla, especifique la ubicación en el plano donde desea insertar la silla. Puede especificar la escala y la rotación si es necesario. Finalmente, haga clic en el botón «Aceptar» para insertar el bloque de silla en el plano.
Ahora puede verificar que el bloque de silla se ha agregado correctamente al plano. Si lo necesita, puede mover, rotar o escalar el bloque de silla para ajustarlo a sus necesidades.
En resumen, insertar bloques en AutoCAD es un proceso sencillo y eficiente que te permite reutilizar símbolos o grupos de objetos en su dibujo. Esto puede ahorrarte tiempo y esfuerzo al reducir la necesidad de crear objetos similares de forma manual.
Al seguir los pasos descritos anteriormente, puede aprender a insertar bloques en AutoCAD con facilidad.
